Macam-macam Arduino

Berikut ini akan saya jelaskan beberapa macam macam jenis atau tipe - tipe arduino

A. Arduino USB, yaitu mikrokontroler Arduino dengan menggunakan USB sebagai antar muka pemrograman atau komunikasi komputer. Contoh:

1. Arduino Uno
2. Arduino Duemilanove
3. Arduno Leonardo
4. Arduino Mega2560
5. Arduino Intel Galile
6. Arduino Pro Micro AT
7. Arduino Nano R3
8. Arduino mini Atmega
9. Arduino Mega ADK
10. Arduino Esplora

1.      Arduino Uno

      Arduino Uno adalah papan mikrokontroler berdasarkan ATmega328(datasheet). Ini memiliki 14 digital pin input / output (dimana 6 dapat digunakan sebagai output PWM), 6 input analog, resonator keramik 16 MHz, koneksi USB, jack listrik, header ICSP, dan tombol reset. Ini berisi semua yang diperlukan untuk mendukung mikrokontroler; hanya menghubungkannyake komputer dengan kabel USB atau power itu dengan adaptor AC-DC ataubaterai untuk memulai menggunakannya.

    Uno berbeda dari semua papan sebelumnya di bahwa itu tidakmenggunakan chip driver FTDI USB-to-serial. Sebaliknya, fitur Atmega16U2(Atmega8U2 sampai versi R2) diprogram sebagai konverter USB-to-serial.
Revisi

ke 2 Uno memiliki resistor menarik garis 8U2 HWB line to ground, sehingga lebih mudah untuk dimasukkan ke dalam mode DFU.
Revisi ke 3 memiliki fitur-fitur baru berikut:  - 1,0 pinout: menambahkan SDA dan pin SCL yang dekat dengan pin AREFdan dua pin baru lainnya ditempatkan dekat dengan pin RESET, yang IOREFyang memungkinkan perisai untuk beradaptasi dengan tegangan yang tersedia dari papan. Di masa depan, perisai akan kompatibel dengan keduapapan yang menggunakan AVR yang beroperasi dengan 5V dan denganArduino Due yang beroperasi dengan 3.3V. Yang kedua adalah pin tidak terhubung, yang disediakan untuk tujuan masa depan.
-Stronger RESET sirkuit.
-Atmega 16U2 menggantikan 8U2.
"Uno" berarti satu di Italia dan diberi nama untuk menandai peluncuranArduino 1.0. The Uno dan versi 1.0 akan menjadi versi referensi Arduino, bergerak maju. The Uno adalah yang terbaru dalam serangkaian USBArduino papan, dan model referensi untuk platform Arduino; untukperbandingan dengan versi sebelumnya, lihat indeks Arduino papan.

2. Arduino Due

    The Arduino Due adalah papan mikrokontroler berdasarkan AtmelSAM3X8E ARM Cortex-M3 CPU (datasheet). Ini adalah pertama papanArduino didasarkan pada 32-bit mikrokontroler ARM inti. Ini memiliki 54 digitalpin input / output (yang 12 dapat digunakan sebagai output PWM), 12 analog input, 4 UART (hardware port serial), jam 84 MHz, USB OTG koneksi yang mampu, 2 DAC (digital ke analog) , 2 TWI, jack listrik, header SPI, headerJTAG, tombol reset dan tombol hapus.
Peringatan: Tidak seperti papan Arduino lainnya, Arduino Due berjalan pada3.3V. Tegangan maksimum yang I / O pin dapat mentolerir adalah 3.3V. Memberikan tegangan yang lebih tinggi, seperti 5V ke I / O pin dapat merusak papan.

Arduino Due berisi semua yang diperlukan untuk mendukung mikrokontroler; hanya menghubungkannya ke komputer dengan kabel micro-USB atau power dengan adaptor AC-DC atau baterai untuk memulainya. Arduino Duekompatibel dengan semua perisai Arduino yang bekerja di 3.3V dan telah sesuai dengan 1,0 Arduino pinout.
The Due mengikuti 1.0 pinout:
-TWI: SDA dan SCL pin yang dekat dengan pin AREF.
-The IOREF pin yang memungkinkan perisai terpasang dengan konfigurasiyang tepat untuk beradaptasi dengan tegangan yang diberikan oleh Arduino. Hal ini memungkinkan kompatibilitas perisai dengan papan 3.3V sepertipapan Karena dan AVR berbasis yang beroperasi pada 5V.
Pin tidak berhubungan -Sebuah, disediakan untuk penggunaan masa depan.
The Due memiliki forum khusus untuk membahas papan.
ARM Inti manfaat
The Due memiliki inti ARM 32-bit yang dapat mengalahkan papanmikrokontroler 8-bit yang khas. Perbedaan yang paling signifikan adalah:
A 32-bit inti, yang memungkinkan operasi pada 4 byte data luas dalam jamCPU tunggal. (untuk informasi lebih lanjut lihat int jenis halaman).
Jam -CPU di 84Mhz.
-96 KByte SRAM.
-512 KByte memori Flash untuk kode.
a DMA controller, yang dapat meringankan CPU dari melakukan tugas-tugasintensif memori.

info lengkap tentang Arduino Due bias dilihat di Jual Arduino Murah

3. Arduino Leonardo

Arduino Leonardo adalah papan mikrokontroler berdasarkan ATmega32u4(lihat datasheet). memiliki 20 digital pin input / output (yang 7 dapat digunakan sebagai output PWM dan 12 input analog sebagai), osilator kristal16 MHz, koneksi micro USB, jack listrik, header ICSP, dan tombol reset. Berisi semua yang diperlukan untuk mendukung mikrokontroler; hanyamenghubungkannya ke komputer dengan kabel USB atau power dengan adaptor AC-DC atau baterai untuk memulai menggunakkannya.

Leonardo berbeda dari semua papan sebelumnya di bahwa ATmega32u4telah built-in USB komunikasi, menghilangkan kebutuhan untuk prosesorsekunder. Hal ini memungkinkan Leonardo tampil sebagai komputer yang terhubung sebagai mouse dan keyboard, selain virtual (CDC) serial / COM port. Ini juga memiliki implikasi lain untuk perilaku modul .untuk spesifikasi dari  arduino Leonardo dapat dilihat di sini

Info Selengkapnya bias dilihat di sini

4. Arduino Mega 2560

Arduino mega 2560 adalah papan mikrokontroler ATmega2560 berdasarkan (datasheet) memiliki 54 digital pin input / output (dimana 15 dapat digunakan sebagai output PWM), 16 analog input, 4 UART (hardware port serial), osilator kristal 16 MHz, koneksi USB, jack listrik, header ICSP, dan tombol reset. Ini berisi semua yang diperlukan untuk mendukung mikrokontroler,hanya menghubungkannya ke komputer dengan kabel USB atau power dengan adaptor AC-DC atau baterai. Arduino Mega kompatibel dengan sebagian besarshield,dirancang untuk Arduino Duemilanove atau Diecimila.


Mega 2560 adalah update dari  Arduino Mega
Arduino Mega2560 berbeda dari semua board  sebelumnya ,tidak menggunakan chip driver FTDI USB-to-serial. Sebaliknya, fitur ATmega16U2 (ATmega8U2 dalam revisi 1 dan revisi 2 papan) diprogram sebagai konverter USB-to-serial.
Revisi 2 dewan Mega2560 memiliki resistor menarik garis 8U2 HWB ke tanah, sehingga lebih mudah untuk dimasukkan ke dalam mode DFU.
Revisi 3 dari dewan memiliki fitur-fitur baru berikut:
- 1,0 pinout: menambahkan SDA dan pin SCL yang dekat dengan pin AREF dan dua pin baru lainnya ditempatkan dekat dengan pin RESET, yang IOREF yang memungkinkan perisai untuk beradaptasi dengan tegangan yang tersedia dari papan. Di masa depan, perisai akan kompatibel baik dengan dewan yang menggunakan AVR yang beroperasi dengan 5V dan dengan Arduino Due yang beroperasi dengan 3.3V. Yang kedua adalah pin tidak terhubung, yang disediakan untuk tujuan masa depan.
-Stronger RESET sirkuit.
-Atmega 16U2 menggantikan 8U2.

Spesifikasi teknis dari arduino mega 2560 dapat dilihat jual arduino murah

                  info lebih lengkap  mengenai arduino mega 2560 dapat dilihat di sini





5. Arduino Intel galileo

Galileo adalah papan mikrokontroler berdasarkan Intel ® Quark SoC X1000Application Processor, 32-bit sistem Pentium-kelas Intel pada sebuah chip(datasheet). Ini adalah board pertama berdasarkan arsitektur Intel ® dirancang untuk menjadi hardware dan software pin-kompatibel dengan perisai Arduino dirancanguntuk Uno R3. Digital pin 0-13 (dan AREF berdekatan dan pin GND), Analog input 0 sampai 5, header listrik, ICSP header, dan pin port UART (0 dan 1), semua di lokasiyang sama seperti pada Arduino Uno R3. Hal ini juga dikenal sebagai Arduino 1.0pinout.


Galileo dirancang untuk mendukung shield yang beroperasi di kedua tegangan  3.3Vatau 5V. Tegangan operasi inti Galileo adalah 3.3V. Namun, jumper di boardmemungkinkan terjemahan tegangan 5V di pin I / O. Hal ini memberikan dukungan untuk 5V shield Uno dan perilaku default. Dengan beralih posisi jumper, terjemahantegangan dapat dinonaktifkan untuk menyediakan operasi 3.3V di pin I / O.

Tentu saja, board  Galileo juga perangkat lunak yang cocok dengan Arduino Software Development Environment (IDE), yang membuat kegunaan dan pengenalan snap. Selain hardware Arduino dan kompatibilitas software, arduino

 Galileo

memiliki beberapa industri PC standar I / O port dan fitur untuk memperluaspenggunaan asli dan kemampuan luar ekosistem perisai Arduino. Sebuah ukuranpenuh Slot mini-PCI Express, pelabuhan 100Mb Ethernet, slot Micro-SD, RS-232 port serial, port host USB, port USB Client, dan 8MByte NOR Flash .

di atas tadi adalah gambar dari arduino intel galilee, untuk spesifikasi dapat dilihat disini

dan iformasi lebih lengkap lagi dapat di cek disni

6.Arduino Pro Micro AT

Arduino Mikro adalah board mikrokontroler berdasarkan ATmega32u4 (lihat datasheet), yangdikembangkan bersama dengan Adafruit. Ini memiliki 20 digital pin input / output (yang 7dapat digunakan sebagai output PWM dan 12 input analog sebagai), osilator 16 MHz kristal, koneksi USB mikro, header ICSP, dan tombol reset. Ini berisi semua yang diperlukan untukmendukung mikrokontroler; hanya menghubungkannya ke komputer dengan kabel USB mikro untuk memulainya. Dengan  memiliki faktor bentuk yang memungkinkannya untuk dapat dengan mudah ditempatkan pada papan tempat memotong roti :D.
Arduino Micro mirip dengan Arduino Leonardo in bahwa ATmega32u4 telah built-in USBkomunikasi,Dengan menghilangkan kebutuhan untuk prosesor sekunder. Hal ini memungkinkan Micro muncul ke komputer yang terhubung sebagai mouse dan keyboard, selain virtual (CDC) serial / COM port. Ini juga memiliki implikasi lain untuk pemanfaatan board .

untuk spedifikasi dapat dilihat pada halaman berikut ini http://jualarduinomurah.com/arduino-pro-micro-atmega32u4-5v-16mhz-mini-leonardo/

dan info selengkapnya dapat dijumpai disini

7. Arduino Nano R3

The ArduinoNano adalah sebuah papan kecil, lengkap, dan ramah-papan tempat memotong roti berdasarkan ATmega328 (Arduino Nano 3.x) atau ATmega168 (Arduino Nano 2.x). Ini memiliki lebihatau kurang fungsi yang sama dari Arduino Duemilanove, tetapi dalam paket yang berbeda. Ini tidak memiliki hanya colokan listrik DC, dan bekerja dengan kabel USB Mini-B bukan satu standar. The Nanodirancang dan diproduksi oleh Gravitech.

 untuk spesifikasi tentang arduino nano dapat dilihat di Jual Arduino nano murah dan info slengkapnya dapat dicek disini

8. Arduino mini Atmega

Arduino ProMini ditujukan untuk pengguna tingkat lanjut yang membutuhkan fleksibilitas, biaya rendah, dan ukuran kecil. Muncul dengan minimum komponen (tidak ada on-board USB atau pinheader) untuk menjaga biaya turun. Ini adalah pilihan yang baik untuk papan Anda inginmeninggalkan board tertanam dalam proyek. Harap dicatat bahwa ada dua versi dari board: satu yang beroperasi pada 5V (seperti kebanyakan papan Arduino), dan salah satu yang beroperasi pada 3.3V.Pastikan untuk memberikan yang benar daya dan penggunaan komponen yang operasi tegangancocok dengan board.

untuk spesifikasi dapat dilihat pada jual arduino murah , dan info selengkapnya dapat dijumpai disini

9. Arduino Mega ADK.

Arduino MEGA ADK adalah board mikrokontroler ATmega2560 berdasarkan (datasheet). Memiliki antarmuka USB untuk terhubung dengan ponsel berbasis Android, berdasarkanMAX3421e IC. Ini memiliki 54 digital pin input / output (dimana 15 dapat digunakan sebagaioutput PWM), 16 analog input, 4 UART (hardware port serial), osilator kristal 16 MHz, koneksiUSB, jack listrik, header ICSP, dan tombol reset. Arduino MEGA ADK berdasarkan Mega 2560.Mirip dengan Mega 2560 dan Uno, hotel ini memiliki sebuah ATmega8U2 diprogram sebagai konverter USB-to-serial. Revisi ke 2 dariboard ADK memiliki resistor menarik garis 8U2 HWB ke tanah, sehingga lebih mudah untukdimasukkan ke dalam mode DFU.
Revisi 3 dari dewan memiliki fitur-fitur baru berikut:
- 1,0 pinout: menambahkan SDA dan pin SCL yang dekat dengan pin AREF dan dua pin baru lainnya ditempatkan dekat dengan pin RESET, yang IOREF yang memungkinkan perisaiuntuk beradaptasi dengan tegangan yang tersedia dari papan. Di masa depan, shield akan kompatibel baik dengan arduino yang menggunakan AVR yang beroperasi dengan 5V dandengan Arduino Due yang beroperasi dengan 3.3V. Yang kedua adalah pin tidak terhubung, yang disediakan untuk tujuan pengembangan.

untuk spesifikasi arduino mega ADK dapat dilihat Jual Arduino Murah .untuk info selengkapnya dapat dilihat di sini

10. Arduino Esplora

Arduino Esplora adalah papan mikrokontroler berasal dari Arduino Leonardo. Esplora berbeda dari semua papan Arduino sebelumnya dalam hal ini menyediakan sejumlah built-in, siapdigunakan set sensor onboard untuk interaksi. Ini dirancang untuk orang yang ingin bangun dan berjalan dengan Arduino tanpa harus belajar tentang elektronik dari  pertama. Untuklangkah-demi-langkah pengantar Esplora, memeriksa Memulai dengan Esplora panduan.
Esplora onboard suara dan cahaya output, dan beberapa sensor input, termasuk joystick, slider, sensor suhu, accelerometer, mikrofon, dan sensor cahaya. Hal ini juga memilikipotensi untuk memperluas kemampuan dengan dua input dan output konektor Tinkerkit, dansoket untuk layar LCD warna TFT.
Seperti papan Leonardo, yang Esplora menggunakan mikrokontroler AVR Atmega32U4dengan 16 MHz osilator kristal dan koneksi USB mikro mampu bertindak sebagai perangkatUSB klien, seperti mouse atau keyboard.
Di sudut kiri atas papan ada tombol tekan reset, yang dapat Anda gunakan untuk me-restartboard arduino. Ada empat LED Status:
-Pada [Hijau] menunjukkan apakah board menerima catu daya
L [yellow] terhubung langsung ke mikrokontroler, dapat diakses melalui pin 13
-RX Dan TX [kuning] menunjukkan data yang dikirim atau diterima melalui komunikasi USB
Dewan berisi semua yang diperlukan untuk mendukung mikrokontroler; hanyamenghubungkannya ke komputer dengan kabel USB untuk memulainya.

spesifikasi dari arduino Esplora dapat dilihat di jual arduino murah dan info selengkapnya dapat dilihat di sini

Setelah kita membahas berbagai macam jenis arduino USB mari kita lanjutkan dengan berbagai macam tipe tipe arduino yang lain

B. Arduino tipe serial

Arduino Serial, yaitu jenis mikrokontroler arduino yang menggunakan RS232 sebagai antar muka pemrograman atau komunikasi computer.

C. Arduino Mega

Arduino MEGA, yaitu mikrokontroler Arduino dengan spesifikasi yang lebih tinggi, dilengkapi tambahan pin digital, pin analog, port serial dan sebagainya. Arduino Mega berbasis ATmega1280 dengan 54 digital input/output. Contoh:

•  Arduino Mega
•  Arduino Mega 2560

D. Arduino Fio

Arduino FIO, yaitu mikrokontroler Arduino yang ditujukan untuk penggunaan nirkabel. Arduino Fio ini menggunakan ATmega328P sebagai basis kontrolernya.

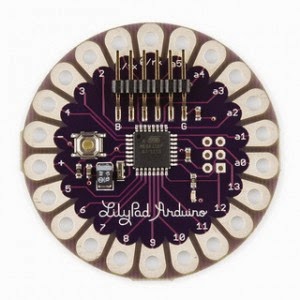

E. Arduino Lylypad

Arduino LILYPAD, yaitu mikrokontroler dengan bentuk yang melingkar. Contoh: LilyPad Arduino 00, LilyPad Arduino 01, LilyPad Arduino 02, LilyPad Arduino 03, LilyPad Arduino 04

F. Arduino BT

Arduino BT, mikrokontroler Arduino yang mengandung modul Bluetooth untuk komunikasi nirkabel

G. Arduino Nano dan Mini

Arduino Nano dan Arduino Mini, merupakan  jenis arduino berbentuk kompak dan digunakan bersama breadboard. Contoh: Arduino Nano 3.0, Arduino Nano 2.x, Arduino Mini 04, Arduino Mini 03, Arduino Stamp 02.

Pustaka http://arduino.cc/en/Main/
